GROTTE - CAVES

Doria & Pocala - trieste - italia

Inverno 01: Si sono utilizzate tecniche integrate (georadar - magnetometria - gravimetria e geoelettrica) per mappare la grotta Doria ed individuare ulteriori camere di comunicazione tra le cavitÓ 3875 e 3876. Sono stati acquisiti 20 profili GPR paralleli con antenne da 70MHz (GSSI - Subecho) accoppiate al terreno (le Subecho non prevedono l'accoppiamento al suolo). Winter 01: GPR, magnetometer and ERT are applied for mapping Doria cave and detecting others rooms between 3875 and 3876 caves. We collected 20 GPR parallel profiles with 70MHz antennas (GSSI - Subecho) coupling with soil.

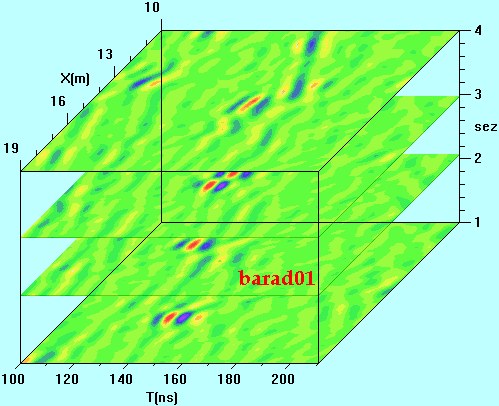

Sezioni elaborate [35MHz, monostatico] di un interessante target. [Gradix, LB]4 profili paralleli

4 parallel profiles

35MHz monostatico

Nell'immagine un particolare di 4 profili georadar paralleli tra loro e distanziati di 2m. Le singole sezioni sono state migrate con velocitÓ di 10cm/ns (figura sottostante). E' ben visibile una struttura (cunicolo) che attraversa tutte le sezioni. Dalla figura si pu˛ facilmente calcolare la direzione e l'inclinazione del target. L'intero lavoro Ŕ stato presentato al 7 International Congress of the Sociedade Brasileira (28-31/10/01 - Salvador-Bahia). In figure a particular of 4 GPR profile 2 meters separated. All sections are migrated with a velocity of 10cn/ns (below figure). We can see a structure (staple pit) that crosses all sections. From figure we can calculate the target direction and slope. This work was shown to 7 International Congress of the Sociedade Brasileira (28-31/10/01 - Salvador-Bahia).

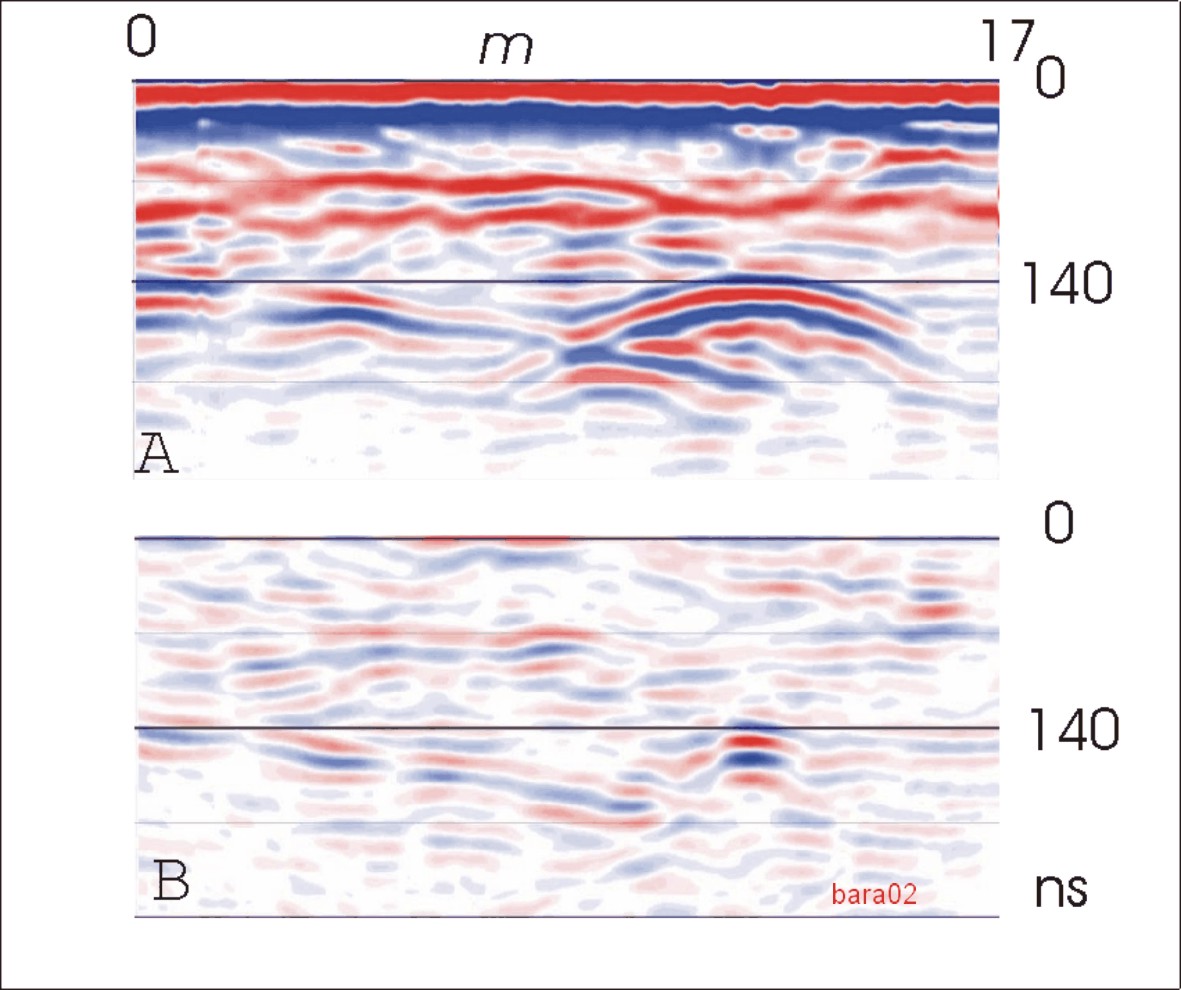

Before and post migration. Prima e dopo la migrazione [LB]Confronto fra sezione migrata e non

Migrated section compareted with no-migrated

35MHz monostatico



Successivamente sono stati effettuati dei rilievi georadar nella zona della grotta Pocala (figura sottostante). I risultati sono stati presentati al  7 International Cave Bear Symposium (5-7/10/01 - Trieste). In the second time we collected GPR data on Pocala caves (below figure). The results was shown to 7 International Cave Bear Symposium (5-7/10/01 - Trieste).

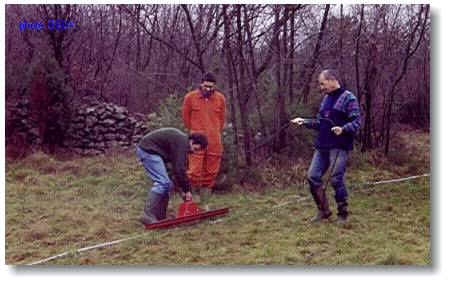

Fase dell'acquisizione con antenne a 70MHz nei dintorni della grotta pocala.

ps: tutti i dati sono stati raccolti con georadar GSSI«  ed elaborati con Gradix e SlicerDicer (LB).All data were collected with Ramac« georadar and processed with Gradix and SlicerDicer (LB).

luca baradello
